模塊型電源
标準化SP單路系列
SP标準化插針系列是中逸光為客戶提供的小(βγ<≤xiǎo)體積AC/DC電源模塊。該系列電源具有(✘♦€yǒu)全球輸入電壓範圍、交直流兩用、低功耗、高效率、高∏∏(gāo)可靠性、安全隔離等優點。♣₹産品安全可靠，抗浪湧性能(nén¶∏g)優越，EMC 及安全規格滿足IEC/EN61000-4、CISPR22/EN55♣♦022、UL62368 和EN62368等标準。
展開查看更多
點擊展開條件搜索框
| 系列标題 | 功率 (W) | 輸入電壓 (VAC) | 輸入電壓 (VDC) | 輸出電壓 (VDC) | 輸出電流 | 效率% | 隔離電壓 (VAC) | 封裝尺寸 (mm) | 資料下載 (3D/PCB封裝庫/原理圖庫) | 認證/标準 | 技術手冊 | 樣品申請 |

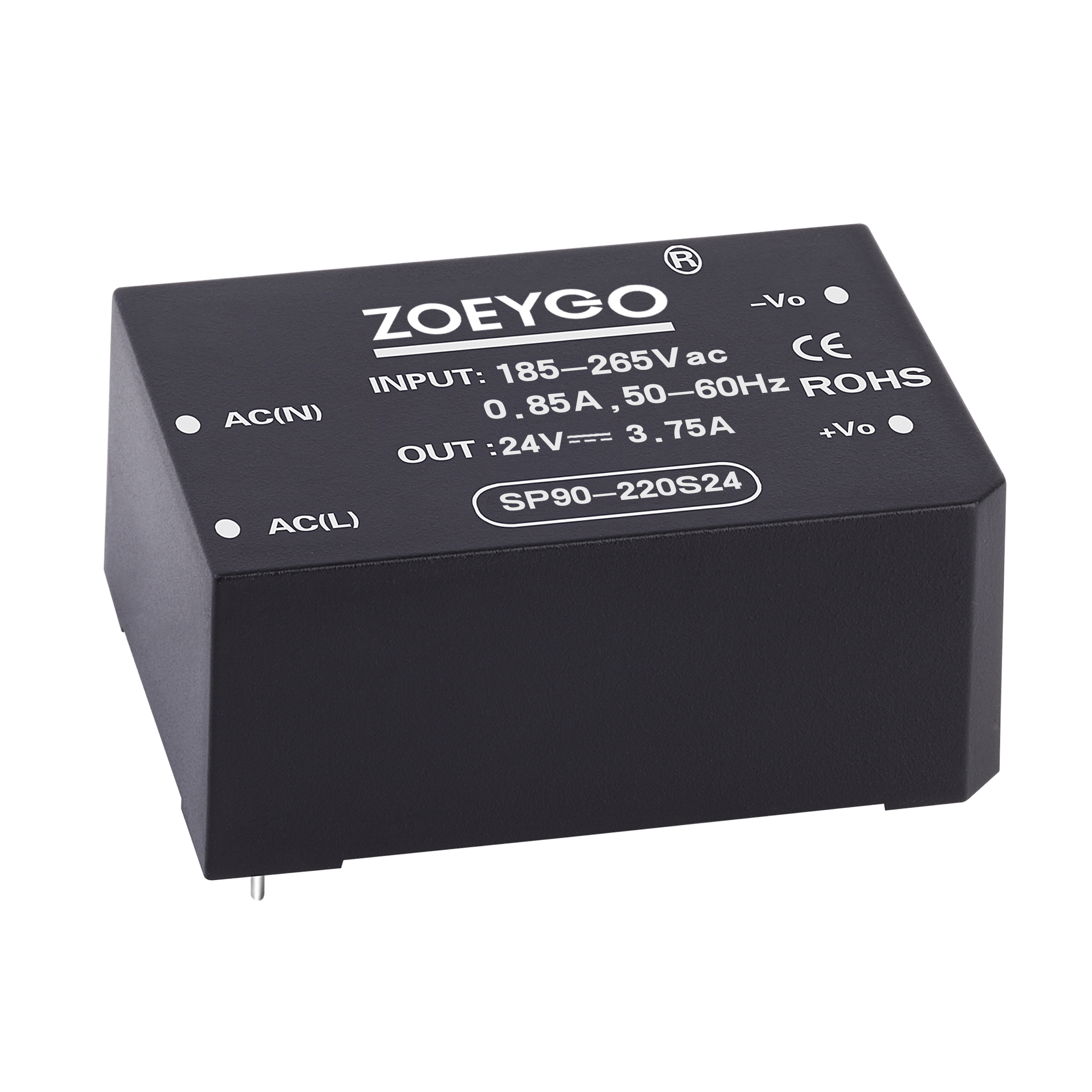

SP90-220SXX SP90-220SXX | 90 | 85-264 | 100-370 | 5-48 | 展開 | 展開 | 3000 | 70*48*23.5 | -- -- | -- |  -- |  -- |

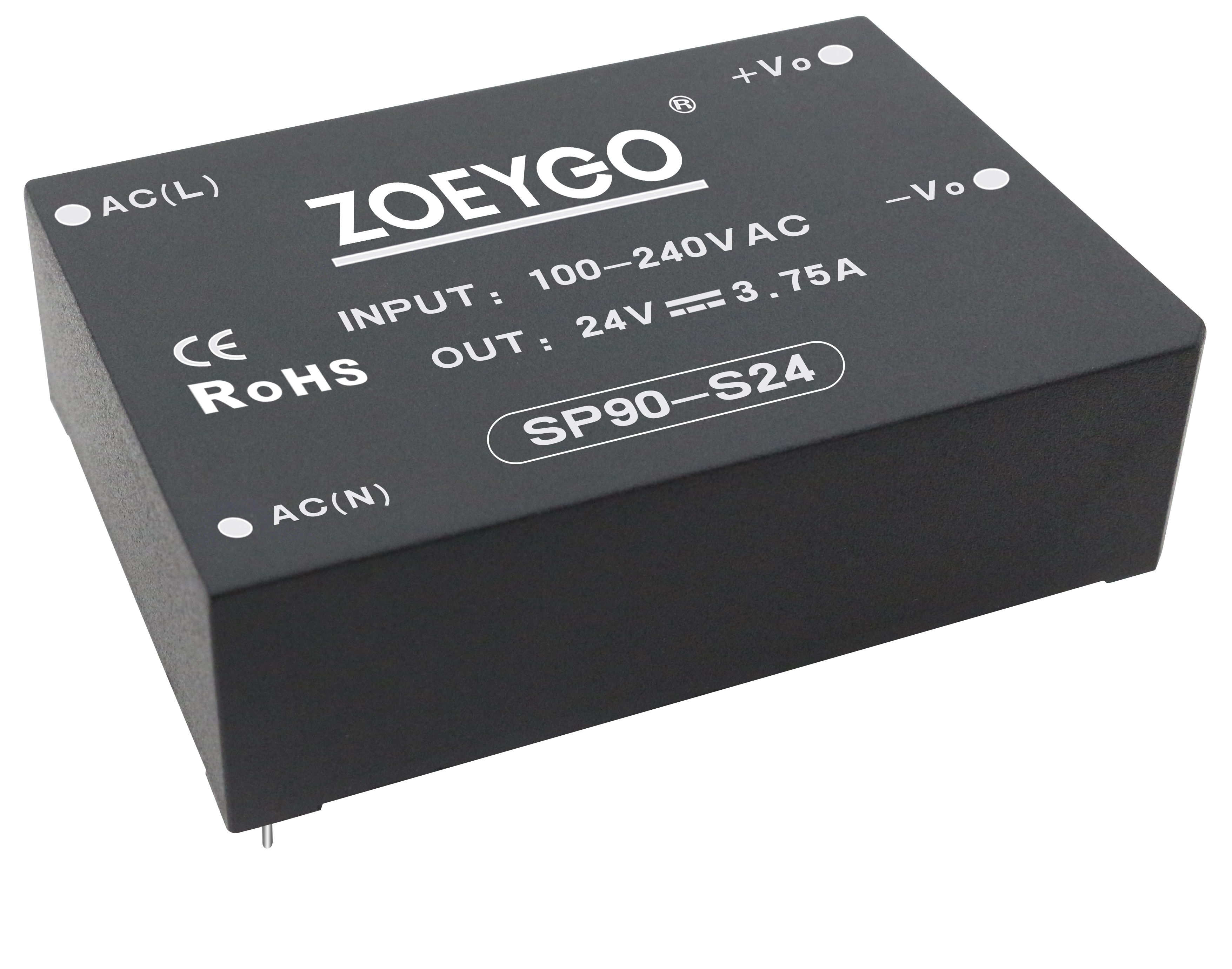

SP90-SXX SP90-SXX | 90 | 85-264 | 100-370 | 5-24 | 展開 | 展開 | 3000 | 89*63*25 | -- -- | -- | -- | -- |
| SP90-S24 | 90 | 90-264 | 100-370 | 24 | 3.75 | 92 | 3000 | 89*63*25 | -- | | | |
| SP90-S15 | 90 | 90-264 | 100-370 | 15 | 6 | 93 | 3000 | 89*63*25 | -- | | | |
| SP90-S12 | 90 | 90-264 | 100-370 | 12 | 6.66 | 92 | 3000 | 89*63*25 | -- | | | |
| SP90-S05 | 90 | 90-264 | 100-370 | 5 | 12 | 86 | 3000 | 89*63*25 | -- | | | |
SP40-SXX SP40-SXX | 40 | 90-264 | 100-370 | 5-24 | 展開 | 展開 | 3000 | 89*63*25 | -- -- | -- | -- | -- |
SP30-SXXR2 SP30-SXXR2 | 30 | 85-264 | 100-370 | 3.3-24 | 展開 | 展開 | 3000 | 62*45*23 | -- -- | -- | -- | -- |
| SP30-S24R2 | 30 | 85-264 | 100-370 | 24 | 1.25 | 87 | 3000 | 62*45*23 | -- | | | |
| SP30-S15R2 | 30 | 85-264 | 100-370 | 15 | 2 | 84 | 3000 | 62*45*23 | -- | | | |
| SP30-S12R2 | 30 | 85-264 | 100-370 | 12 | 2.5 | 81 | 3000 | 62*45*23 | -- | | | |
| SP30-S09R2 | 30 | 85-264 | 100-370 | 9 | 3.3 | 84 | 3000 | 62*45*23 | -- | | | |
| SP30-S05R2 | 30 | 85-264 | 100-370 | 5 | 4 | 81 | 3000 | 62*45*23 | -- | | | |
| SP30-SXX | 30 | 85-264 | 100-370 | 3.3-24 | 展開 | 展開 | 展開 | 70*48*23.5 | -- -- | -- | -- -- | -- |
| SP30-S24 | 30 | 85-264 | 100-370 | 24 | 1.25 | 87 | 3000 | 70*48*23.5 | -- | -- | | |
| SP30-S15 | 30 | 85-264 | 100-370 | 15 | 2 | 84 | 3000 | 70*48*23.5 | -- | -- | | |
| SP30-S12 | 30 | 85-264 | 100-370 | 12 | 2.5 | 81 | 3000 | 70*48*23.5 | -- | -- | | |
| SP30-S09 | 30 | 85-264 | 100-370 | 9 | 3.3 | 84 | 3000 | 70*48*23.5 | -- | -- | | |
| SP30-S05 | 30 | 85-264 | 100-370 | 5 | 4 | 81 | 3000 | 70*48*23.5 | -- | -- | | |
SP25-SXX SP25-SXX | 25 | 85-264 | 100-370 | 5-24 | 展開 | 展開 | 3000 | 70*48*23.5 | -- -- | -- | -- | -- |
| SP25-S48 | 25 | 85-264 | 100-370 | 48 | 0.52 | 80 | 3000 | 70*48*23.5 | -- | | | |
| SP25-S24 | 25 | 85-264 | 100-370 | 24 | 1.11 | 77 | 3000 | 70*48*23.5 | -- | | | |
| SP25-S15 | 25 | 85-264 | 100-370 | 15 | 1.66 | 85 | 3000 | 70*48*23.5 | -- | | | |
| SP25-S12 | 25 | 85-264 | 100-370 | 12 | 2.1 | 80 | 3000 | 70*48*23.5 | -- | | | |
| SP25-S05 | 25 | 85-264 | 100-370 | 5 | 5 | 77 | 3000 | 70*48*23.5 | -- | | | |
SP20-SXX SP20-SXX | 20 | 85-264 | 100-370 | 3.3-48 | 展開 | 展開 | 3000 | 70*48*23.5 | -- -- | -- | -- | -- |
| SP20-S24 | 20 | 85-264 | 100-370 | 24 | 0.83 | 85 | 3000 | 70*48*23.5 | -- | | | |
| SP20-S15 | 20 | 85-264 | 100-370 | 15 | 1.33 | 80 | 3000 | 70*48*23.5 | -- | | | |
| SP20-S12 | 20 | 85-264 | 100-370 | 12 | 1.66 | 79 | 3000 | 70*48*23.5 | -- | | | |
| SP20-S05 | 20 | 85-264 | 100-370 | 5 | 4 | 75 | 3000 | 70*48*23.5 | -- | | | |
SP15-SXX SP15-SXX | 15 | 85-264 | 100-370 | 3.3-24 | 展開 | 展開 | 3000 | 62*45*23 | -- -- | -- | -- | -- |
| SP15-S24 | 15 | 85-264 | 100-370 | 24 | 0.62 | 81 | 3000 | 62*45*23 | -- | | | |
| SP15-S15 | 15 | 85-264 | 100-370 | 15 | 1 | 79 | 3000 | 62*45*23 | -- | | | |
| SP15-S12 | 15 | 85-264 | 100-370 | 12 | 1.25 | 78 | 3000 | 62*45*23 | -- | | | |
| SP15-S09 | 15 | 85-264 | 100-370 | 9 | 1.6 | 76 | 3000 | 62*45*23 | -- | | | |
| SP15-S05 | 15 | 85-264 | 100-370 | 5 | 3 | 74 | 3000 | 62*45*23 | -- | | | |
SP10-SXX SP10-SXX | 10 | 85-305 | 100-400 | 3.3-24 | 展開 | 展開 | 3000 | 55*45*21 | -- -- | -- | -- | -- |
| SP10-S24 | 10 | 85-305 | 100-400 | 24 | 0.42 | 82 | 3000 | 55*45*21 | -- | | | |
| SP10-S15 | 10 | 85-305 | 100-400 | 15 | 0.67 | 80 | 3000 | 55*45*21 | -- | | | |
| SP10-S12 | 10 | 85-305 | 100-400 | 12 | 0.83 | 78 | 3000 | 55*45*21 | -- | | | |
| SP10-S09 | 10 | 85-305 | 100-400 | 9 | 1.11 | 76 | 3000 | 55*45*21 | -- | | | |
| SP10-S05 | 10 | 85-305 | 100-400 | 5 | 2 | 75 | 3000 | 55*45*21 | -- | | | |
| SP10-S03 | 10 | 85-305 | 100-400 | 3.3 | 2 | 74 | 3000 | 55*45*21 | -- | | | |
SP05-SXX SP05-SXX | 5 | 85-305 | 100-400 | 3.3-24 | 展開 | 展開 | 3000 | 48.5*36*20.5 | -- -- | -- | -- | -- |
| SP05-S24 | 5 | 85-305 | 100-400 | 24 | 0.21 | 78 | 3000 | 48.5*36*20.5 | -- | | | |
| SP05-S15 | 5 | 85-305 | 100-400 | 15 | 0.33 | 76 | 3000 | 48.5*36*20.5 | -- | | | |
| SP05-S12 | 5 | 85-305 | 100-400 | 12 | 0.42 | 75 | 3000 | 48.5*36*20.5 | -- | | | |
| SP05-S09 | 5 | 85-305 | 100-400 | 9 | 0.55 | 73 | 3000 | 48.5*36*20.5 | -- | | | |
| SP05-S05 | 5 | 85-305 | 100-400 | 5 | 1 | 70 | 3000 | 48.5*36*20.5 | -- | | | |
| SP05-S03 | 5 | 85-305 | 100-400 | 3.3 | 1 | 64 | 3000 | 48.5*36*20.5 | -- | | | |

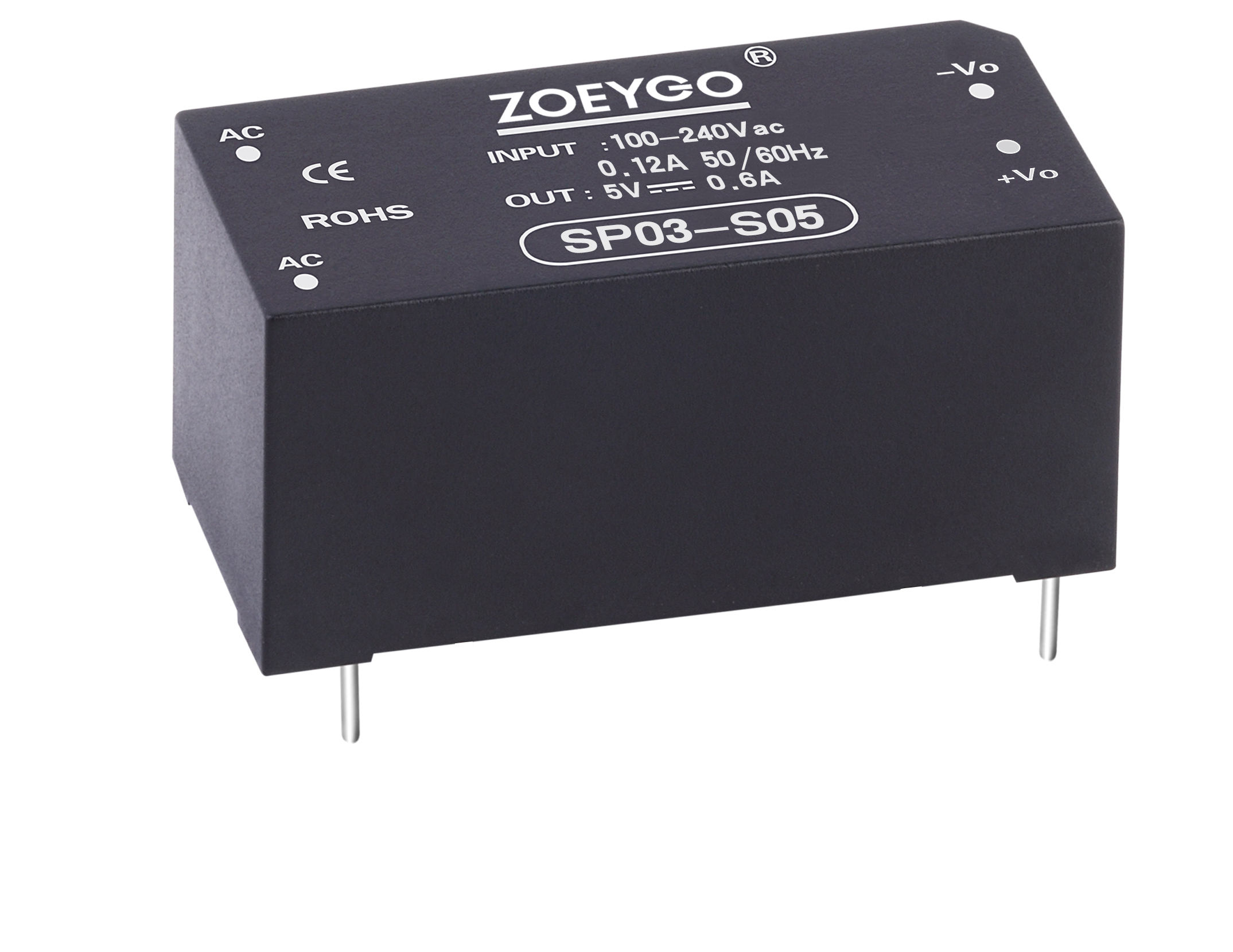

SP03-SXX SP03-SXX | 3 | 85-264 | 100-370 | 5-24 | 展開 | 展開 | 3000 | 38*19.3*17 | -- -- | -- | -- | -- |
| SP03-S24 | 3 | 85-264 | 100-370 | 24 | 0.12 | 78 | 3000 | 38*19.3*17 | -- | | | |
| SP03-S15 | 3 | 85-264 | 100-370 | 15 | 0.2 | 77 | 3000 | 38*19.3*17 | -- | | | |
| SP03-S12 | 3 | 85-264 | 100-370 | 12 | 0.25 | 76 | 3000 | 38*19.3*17 | -- | | | |
| SP03-S09 | 3 | 85-264 | 100-370 | 9 | 0.33 | 73 | 3000 | 38*19.3*17 | -- | | | |
| SP03-S05 | 3 | 85-264 | 100-370 | 5 | 0.6 | 70 | 3000 | 38*19.3*17 | -- | | | |
| SP03-S03 | 3 | 85-264 | 100-370 | 3.3 | 0.6 | 70 | 3000 | 38*19.3*17 | -- | | | |

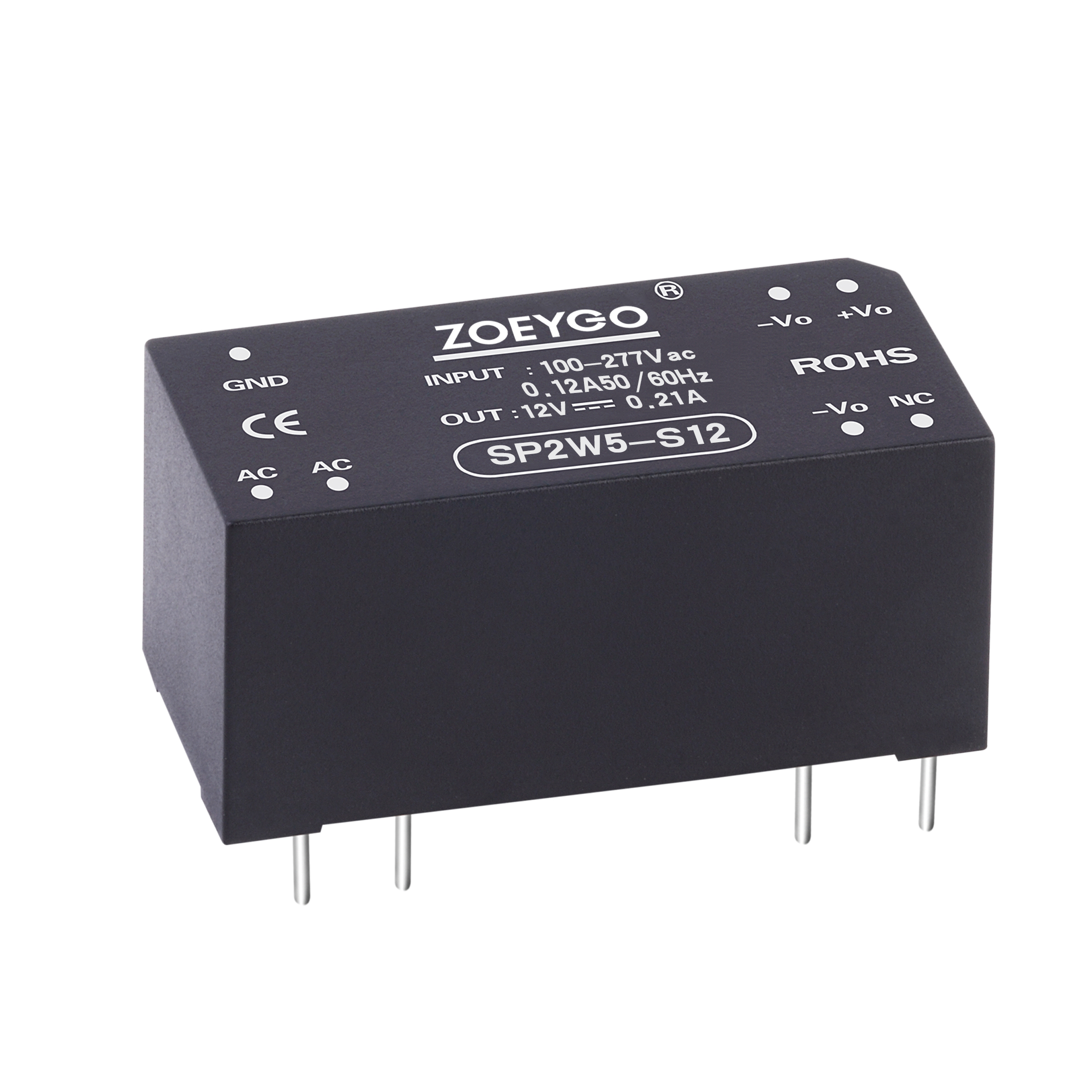

SP2W5-SXX SP2W5-SXX | 2.5 | 85-305 | 100-400 | 3.3-24 | 展開 | 展開 | 1500 | 38*19.3*17 | -- -- | -- | -- | -- |
| SP2W5-S24 | 2.5 | 85-305 | 100-400 | 24 | 0.11 | 75 | 1500 | 38*19.3*17 | -- | | | |
| SP2W5-S15 | 2.5 | 85-305 | 100-400 | 15 | 0.16 | 73 | 1500 | 38*19.3*17 | -- | | | |
| SP2W5-S12 | 2.5 | 85-305 | 100-400 | 12 | 0.21 | 72 | 1500 | 38*19.3*17 | -- | | | |
| SP2W5-S05 | 2.5 | 85-305 | 100-400 | 5 | 0.5 | 69 | 1500 | 38*19.3*17 | -- | | | |
| SP2W5-S03 | 2.5 | 85-305 | 100-400 | 3.3 | 0.5 | 65 | 1500 | 38*19.3*17 | -- | | |
