HP高可靠插針系列是中逸光為≈'客戶提供的高可靠性AC/DC電(dià¶≤n)源模塊。PCB安裝方式。該系列電源具有全球輸入電§₹<壓範圍、交直流兩用、低功耗、高效率、高可(πΩkě)靠性、安全隔離等優點。産品安全可靠，抗浪湧性能(n≠≤éng)優越，EMC 及安全規格滿足IEC/E∞✔N61000-4、CISPR22/EN55022、UL60950 、EN60950和EN×↑≠61000-6-2,A級重工業等标準。
| 系列标題 | 功率 (W) | 輸入電壓 (VAC) | 輸入電壓 (VDC) | 輸出電壓 (VDC) | 輸出電流 | 效率% | 隔離電壓 (VAC) | 封裝尺寸 (mm) | 資料下載 (3D/PCB封裝庫/原理圖庫) | 認證/标準 | 技術手冊 | 樣品申請 |

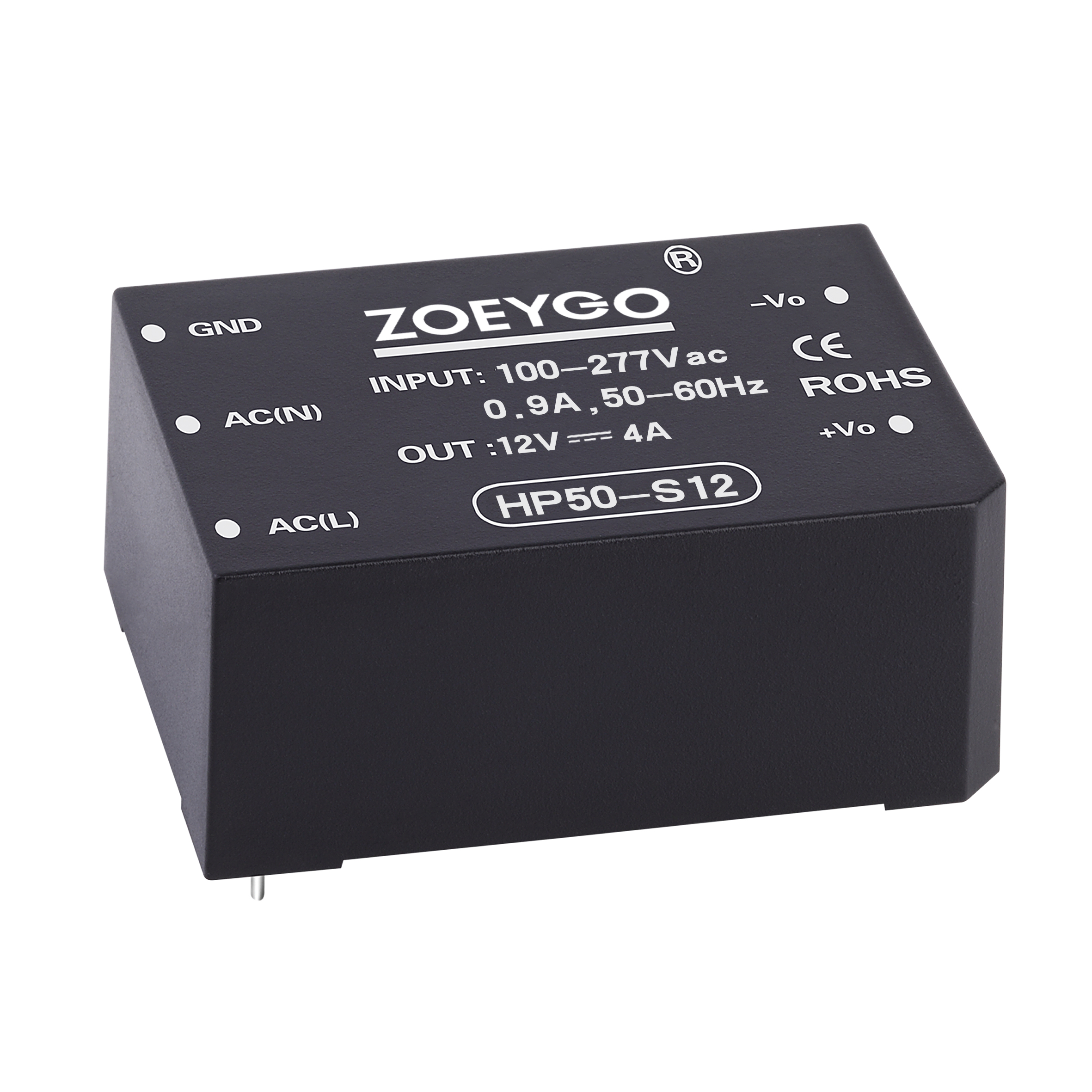

HP50-SXX HP50-SXX | 50 | 85-305 | 100-400 | 12-48 | 展開 | 展開 | 3000 | 70*48*23.5 | -- -- | -- |  -- |  -- |
| HP50-S48 | 50 | 85-305 | 100-400 | 48 | 1 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP50-S24 | 50 | 85-305 | 100-400 | 24 | 2 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP50-S15 | 50 | 85-305 | 100-400 | 15 | 3.3 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP50-S12 | 50 | 85-305 | 100-400 | 12 | 4 | -- | 3000 | 70*48*23.5 | -- | | | |
HP40-SXX HP40-SXX | 40 | 85-305 | 100-400 | 5-48 | 展開 | 展開 | 3000 | 70*48*23.5 | -- -- | -- | -- | -- |
| HP40-S48 | 40 | 85-305 | 100-400 | 48 | 0.83 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP40-S24 | 40 | 85-305 | 100-400 | 24 | 1.66 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP40-S15 | 40 | 85-305 | 100-400 | 15 | 2.6 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP40-S12 | 40 | 85-305 | 100-400 | 12 | 3.3 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP40-S05 | 40 | 85-355 | 100-400 | 5 | 7 | -- | 3000 | 70*48*23.5 | -- | | | |
HP30-SXX HP30-SXX | 30 | 85-305 | 100-400 | 5-48 | 展開 | 展開 | 3000 | 70*48*23.5 | -- -- | -- | -- | -- |
| HP30-S48 | 30 | 85-305 | 100-400 | 48 | 0.63 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP30-S24 | 30 | 85-305 | 100-400 | 24 | 1.25 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP30-S15 | 30 | 85-305 | 100-400 | 15 | 2 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP30-S12 | 30 | 85-305 | 100-400 | 12 | 2.5 | -- | 3000 | 70*48*23.5 | -- | | | |
| HP30-S05 | 30 | 85-305 | 100-400 | 5 | 5 | -- | 3000 | 70*48*23.5 | -- | | | |
HP25-SXX HP25-SXX | 25 | 85-305 | 100-400 | 3.3-24 | 展開 | 展開 | 3000 | 62*45*23 | -- -- | -- | -- | -- |
| HP25-S24 | 25 | 85-305 | 155-455 | 24 | 1.04 | -- | 3000 | 62*45*23 | -- | | | |
| HP25-S15 | 25 | 85-305 | 155-455 | 15 | 1.66 | -- | 3000 | 62*45*23 | -- | | | |
| HP25-S12 | 25 | 85-305 | 155-455 | 12 | 2.08 | -- | 3000 | 62*45*23 | -- | | | |
| HP25-S09 | 25 | 85-305 | 155-455 | 9 | 2.7 | -- | 3000 | 62*45*23 | -- | | | |
| HP25-S05 | 25 | 85-305 | 155-455 | 5 | 5 | -- | 3000 | 62*45*23 | -- | | | |
| HP25-S03 | 25 | 85-305 | 155-455 | 3.3 | 5 | -- | 3000 | 62*45*23 | -- | | | |
HP20-SXX HP20-SXX | 20 | 85-305 | 100-400 | 3.3-24 | 展開 | 展開 | 3000 | 55*45*21 | -- -- | -- | -- | -- |
| HP20-S24 | 20 | 85-305 | 100-400 | 24 | 0.83 | -- | 3000 | 55*45*21 | -- | | | |
| HP20-S15 | 20 | 85-305 | 100-400 | 15 | 1.33 | -- | 3000 | 55*45*21 | -- | | | |
| HP20-S12 | 20 | 85-305 | 100-400 | 12 | 1.66 | -- | 3000 | 55*45*21 | -- | | | |
| HP20-S09 | 20 | 85-305 | 100-400 | 9 | 2.2 | -- | 3000 | 55*45*21 | -- | | | |
| HP20-S05 | 20 | 85-305 | 100-400 | 5 | 4 | -- | 3000 | 55*45*21 | -- | | | |
| HP20-S03 | 20 | 85-305 | 100-400 | 3.3 | 4 | -- | 3000 | 55*45*21 | -- | | | |
HP10-SXX HP10-SXX | 10 | 85-305 | 100-400 | 3.3-24 | 展開 | 展開 | 3000 | 48.5*36*20.5 | -- -- | -- | -- | -- |
| HP10-S24 | 10 | 85-305 | 100-400 | 24 | 0.45 | -- | 3000 | 48.5*36*20.5 | -- | | | |
| HP10-S15 | 10 | 85-305 | 100-400 | 15 | 0.66 | -- | 3000 | 48.5*36*20.5 | -- | | | |
| HP10-S12 | 10 | 85-305 | 100-400 | 12 | 0.83 | -- | 3000 | 48.5*36*20.5 | -- | | | |
| HP10-S09 | 10 | 85-305 | 100-400 | 9 | 1.05 | -- | 3000 | 48.5*36*20.5 | -- | | | |
| HP10-S05 | 10 | 85-305 | 100-400 | 5 | 2 | -- | 3000 | 48.5*36*20.5 | -- | | | |
| HP10-S03 | 10 | 85-305 | 100-400 | 3.3 | 2 | -- | 3000 | 48.5*36*20.5 | -- | | |
